溴化锂中央空调制冷原理 原创

溴化锂中央空调主要指的是溴化锂吸收式制冷机，而溴化锂吸收式制冷机循环可分为单效率型、双效型和直燃型。

一、单效溴化锂吸收式制冷循环

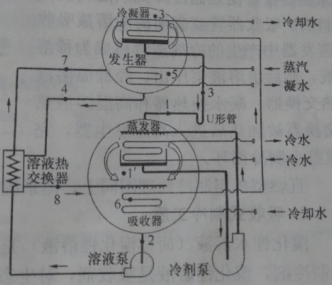

如下图所示。发生器和冷凝器的压力较高，不知在一个筒体内，成为高压筒；吸收器和蒸发器布置在另一个筒体内，压力较低，成为低压筒。高压筒与低压筒通过一个节流装置u型的管相连接，以保持两筒体内的压差。循环过程如下：吸收器的稀溶液由液体泵通过溶液交换器送人发生器。稀溶液由于热源的加热发生出冷剂蒸汽，进入冷凝器内被冷凝成冷剂水，经U型管流入蒸发器。冷剂水吸收馆内冷水的热量，使冷水温度降低，成为低温水，同时自生蒸发成蒸汽，进入吸收器被浓溶液吸收成为稀溶液，如此循环，达到连续制冷的目的。溶液交换器的作用是将发生器来的高温浓溶液加热从吸收器来的稀溶液，回收内部热量以提高循环的性能系数。热水型溴化锂中央空调制冷原理图同上。


二、双效溴化锂吸收式制冷循环

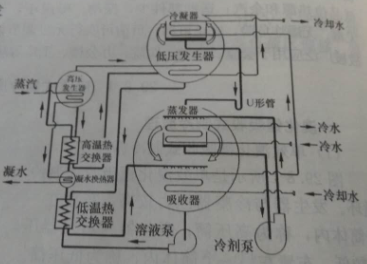

如下图所示，双效循环与单效循环多了一个高压发生器、一个高温溶液交换器和一个凝水换热器。其工作原理如下；在高压发生器中的稀溶液被高压蒸汽加热而产生冷凝蒸汽，稀溶液浓缩成中间溶液。冷剂蒸汽进入低压发生器作为热源，加热由高压发生器经高温溶液热交换器流至低压发生器的中间溶液，使之冷凝压力下再次产生冷剂蒸汽，中间溶液浓缩成浓溶液。高压蒸汽的能量在高、低压发生器中得到两次利用，故称为双效循，其热效率比单效循环高得多。

高压发生器的冷剂在低压发生器内放热后凝结成冷剂水，经节流后与低压发生器产生的冷剂蒸汽一同进入冷凝器被冷凝成水，经U型管流入蒸发器，喷淋在管簇上吸取管内冷水的热量，使之温度降低，达到制冷的目的。吸收管簇的表面浓溶液吸收蒸发器中产生的冷剂蒸汽后，成为稀溶液，然后由溶液泵压出，经低温溶液热交换器、凝水热交换器和高温溶液热交换器被加热后进入高压发生器，完成整个循环。

直燃型中央空调的制冷原理双效溴化锂吸收式制冷机，但系统中无凝水换热器。
