溴化锂机组控制线路的检修 原创

在溴化锂机组日常的维护保养中，往往比较容易忽视控制线路的检修，作为溴化锂机组的神经，溴化锂机组控制线路的检修与维护不应该被忽视，今天北京三汇能环有幸跟大家说说溴化锂机组控制线路的检修，以便让机组运行人员重视并加深理解。

溴化锂机组控制线路的检修

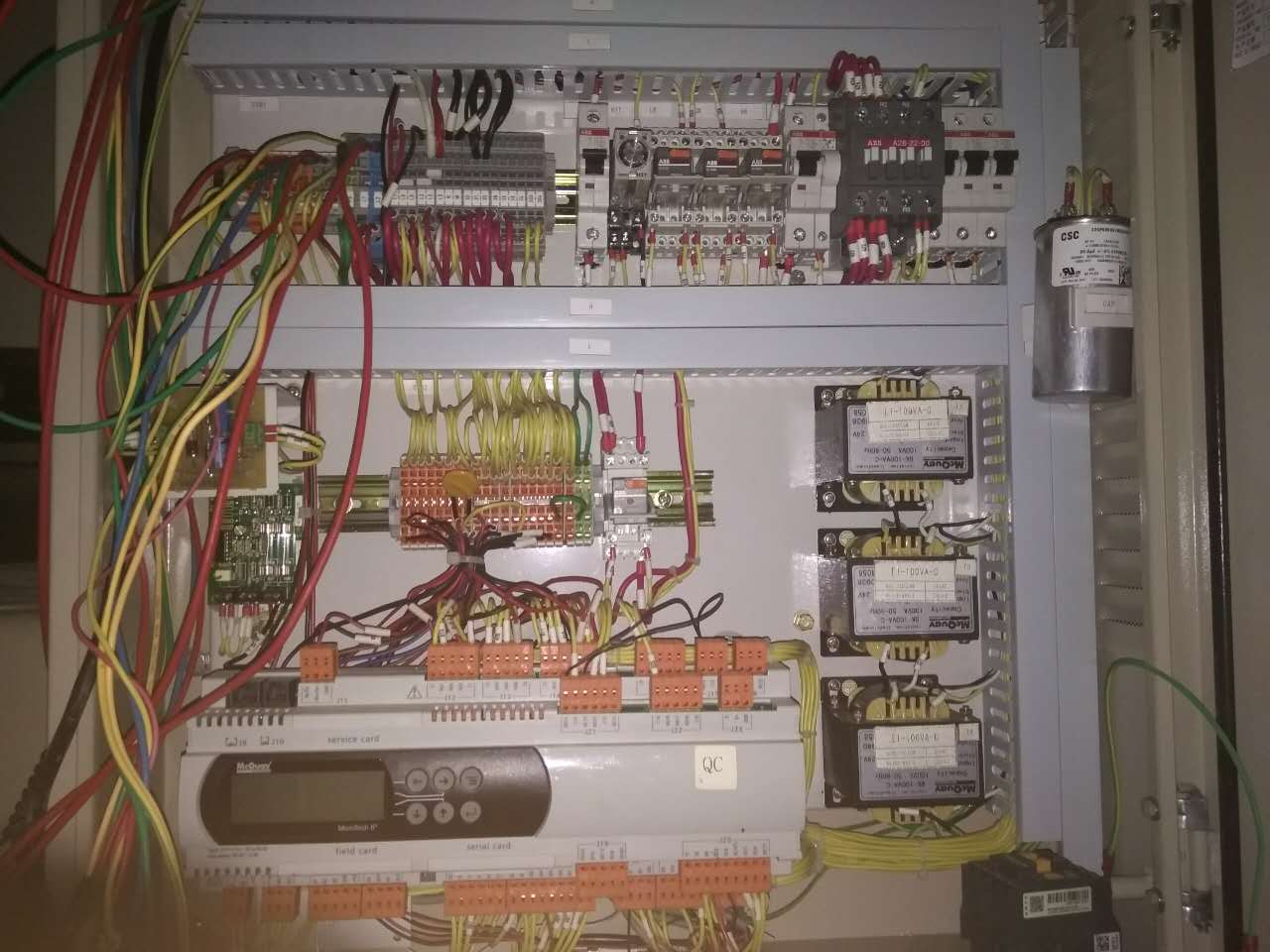

通常溴化锂机组出现故障，或控制线高及自控元件出现不正常现象时，控制箱上能进行故障显示，检修相对来说比较简单，易找出故障。若不能立即找出故障、则要检查线路及有关控制元件。

（1）线路有关控制元件故障

当按下溴化锂机组起动按钮后，机组不起动、无任何动作、则首先要检修进控制箱的三相电源是否正常：如果三相均有电，接着检查控制线路上的熔断器或断路器是否开路；如果都正常，则应检查各安全保护装置是否动作正常，各操作手柄位置是否恰当。

2）若控制箱上温度显示及控制不正常．先检查各个传感器。根据传感器的型号对照表，测量传感器的阻值是否与温度相对应：如果正常，应检查输送的接线是否有脱落成接触不良的现，包括连接不牢固，如果一切正常，则可认为变送器或调节器有故障。
3）变送器是否有问题，可以通过下面方法来检查：将定电压和信号送进变送器，测量相应的输出口是否有对区的电源或电压，如果没有或相差太大，则表示变送器有故障，应请有关专业家校殺验修或更换。

（2）可编程程序控制器  简称PLC，是一种数字运算操作的电子系统。在其内部贮存执行逻辑运算、程序控制、定时、计数和运算等操作指令，并通过数字式、模拟式的输入和输出来控制机组，PLC系统主要有下列几部分组成：

1）编程器  用来输入用户程序，监视CPU内部状态的专用工具。

2）CPU模块  它是PLC的“大脑”，读入模块的状态，根据已经存入的用户逻辑进行判断，然后控制输出模块，驱动控制对象。

3）框架  其本身为电源，用来安装CPU和输入/输出模块，并提供PLC电源。

4）输入模块  它是将外部机组的转态转换成CPU模块可接受的信号，并送到CPU存贮器中。

5）输出模块  该模块可根据CPU控制指令来驱动控制对象。

PWR电源灯不亮，同题可是在交流电源的框架电压端，要检查电源电压。对于需要直流电源的框架，测＋24V和0V之间的直流电压。如果不是适合的交流或直流电源电压，则问题发生在PLC之外，如果交流成直流电源电压正常，相PWR灯不亮，用应检查熔断器，若熔断器完好的话，在其他均无问题的情况下，则要考虑更换CPU框架。

电池灯不亮，要更换锂电池。如果输入信号不对，可将编程器显示的状态与输入模块的LED指示作比较，结果如不一致，则应更换输入模块。如果输入状态和输入模块的LED灯显示一致，则要比较发光二管与输人装置（按钮、温度开关等）的状态。若两者不一致、应测量输入模块电压。如有问题，要更换I/O装置的现场接线及电源，否则更换输人模块。如果信号是连接机组的输出线圈，则应比较它的状态与输出模块的LED示的状态。若它们不相同，应检查现场电源的电压是否正常。如果电源不正常，检查电源及其接线。如果电源正常，但I/O模块箱出的状态有错，则需要更换输出模块或检查提供模块的电压是否正常。

（3）交流接触器（起动器）

交流接触器主要是供远距离接通或断开电路之用，井适用于频率起动及控制电动机开停，接触器为E字形铁心，双断点触头的直动式运动结构。输助触头有两个常开、常闭。主触头及辅助触头均为桥式双断点结构，材料为电性能优越的银合金组成。

交流接触器的检查方法为：将接触器二端输人额定的电压，若接触器不能动作，则接触器有故障，应检查或更换接触器。
交流接触器一般安装在控制箱内，它的工作条件是环境度为－25~55℃、相对湿度在40℃时不超过50％。若环境湿度较大，通风不好，接触器容易受潮，要用电吹风吹干线圆，或者更换。若由于电流过大引起的主触头烧坏则应更换。交流接器声过大，其原因可能是E形铁心中有灰尘，应拆开铁心，除灰尘及垃级。

写完以上的溴化锂机组控制线路线路的检修内容，大家是否觉得内容比较多呢？其实，溴化锂机组控制线路的检修及溴化锂机组维保养算得上是一项比较有技术的活儿，如果不懂还需要多学，当然也会有更简单的事，不妨就致电北京三汇能环客服，这样就不用再操心溴化锂机组维修维保相关事宜呢，一个电话打400-636-7337就可以了！

溴化锂机组控制线路检修的内容就到这里了，以上内容仅供参考，以实际内容操作为准！
